MESSPRINZIP
|
|
|
|
|
|
So funktioniert die Messung mit dem Pneumotachographen
Das Prinzip der Pneumotachographie beruht auf dem
Gesetz von Poiseuille, wonach sich die laminare Strömung
in einem dünnen Rohr proportional zum Druckverlust pro
Längeneinheit verhält.
Beim Fleisch-Pneumotachographen wird die laminare
Strömung dadurch erreicht, daß die Luftmenge in eine
große Anzahl enger und paralleler Röhrchen verteilt wird.
Die Kondensation von Wasserdampf wird durch die
eingebaute Heizung vermieden; der Heizkörper ist
wasserdicht. Das Gerät kann zur Säuberung und Desinfektion
vollständig in ein Reinigungsbad getaucht werden.

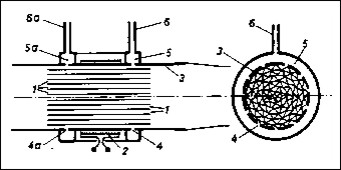

1 Luftröhrchen
2 Heizung
3 Hauptrohr
4/4a Druckaufnahme
5/5a Zirkulationskanal
6/6a Anschluß für Druckübertragung
|
|
|
